Installation af iPhone 4S GSM antenne

Før demontering af din iPhone, så vær sikker på at den er slået fra.

Fjern de to 3,6 mm Pentalobe-skruer ved siden af dock-kontakten.

Under monteringen, anbefaler vi, at du bytter 5-punkts-skruerne ud med tilsvarende Phillips-skruer. Vort Åbningsværktøj Sæt har værktøj og skruer, som er nødvendige for at erstatte Pentalobe-skruerne med Phillips-skruer.

Den medfølgende 5-punkts-skrutrækker bør kun bruges én gang, da den kan ødelægge skruerne.

Skub bagpanelet mod den øverste kant af iPhonen.

Coveret vil bevæge sig ca. 2 mm

Træk bagcoveret væk fra bagsiden af iPhone. Vær forsigtig så du ikke skader plastklipsene der er fæstnet på bagsiden

Fjern bagcoveret fra iPhone.

Fjern følgende skruer som fæstner batterikontakten til hovedkortet

En 1,7 mm Phillips-skrue

En 1,5 mm Phillips-skrue

Brug et plaståbningsværktøj for at trække trykknappen fra undersiden af batterikontakten.

Når du installerer trykknappen, så sørg for at rengøre den med et affedtningsmiddel som Windex eller isopropylalkohol. Olier på fingrene kan forårsage trådløse forstyrrelser.

Brug kanten af et plaståbningsværktøj for forsigtigt at lirke batterikontakten op fra soklen på hovedkortet.

Vær meget forsigtig med kun at lirke med batterikontakten, og ikke kontakten på hovedkortet. Hvis du lirker kontakten op på hovedkortet, kan du afbryde kontakten helt.

Sæt kanten af plaståbningsværktøjet mellem batteriet og det ydre cover nederst i venstre hjørne af iPhonen.

Kør plaståbningsværktøjet langs højre kant af batteriet og lirk op på flere punkter for at skille det fuldstændigt fra limen.

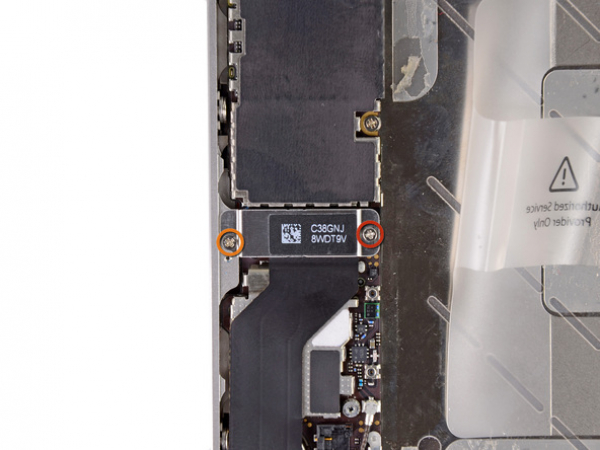

Fjern følgende skruer som fastgør dock-kontaktens kabelcover til hovedkortet:

En 1.5 mm Phillips-skrue

En 1.2 mm Phillips-skrue

Fjern dockkontaktens kabelcover af metal.

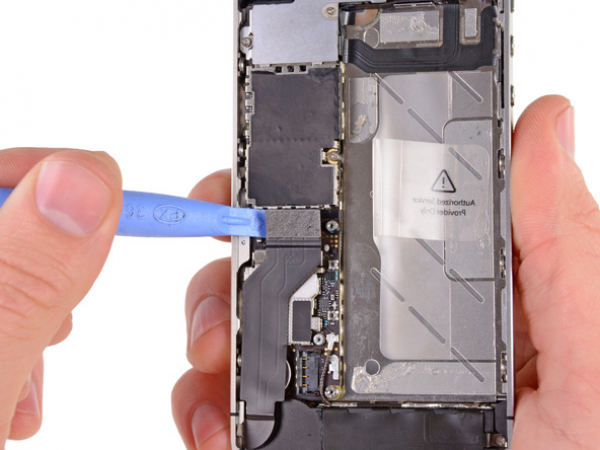

Brug et plaståbningsværktøj til at lirke dockkablet op fra sokkelen på hovedkortet.

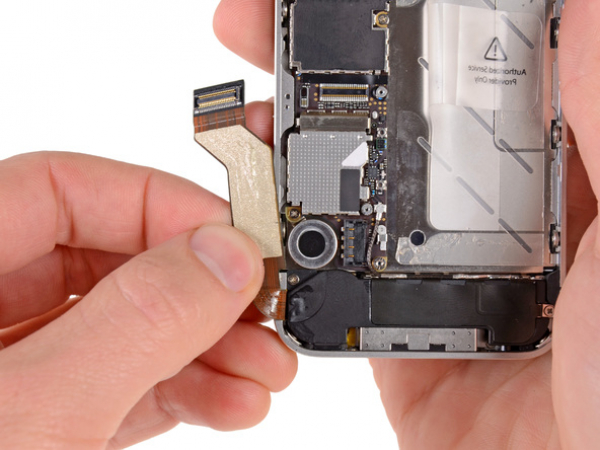

Fjern dockkontaktens kabel fra limen, som fastgør den til hovedkortet og på siden af højttalerkabinettet.

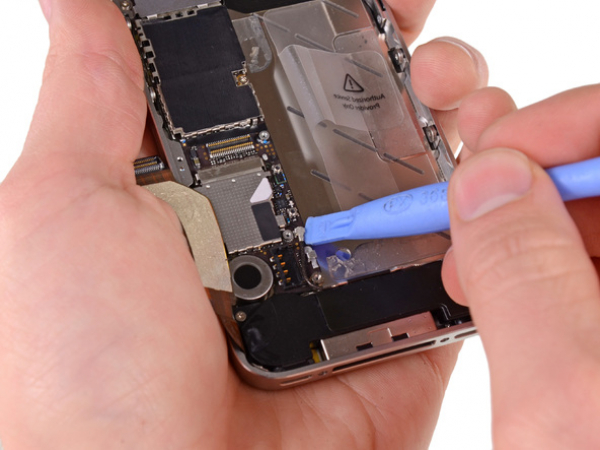

Brug et plaståbningsværktøj til at lirke GSM-antennekablet op fra sokkelen på hovedkortet.

Fjern GSM-antennekablet fra undersiden af metalfingrene, som er fastgjort til hovedkortet.

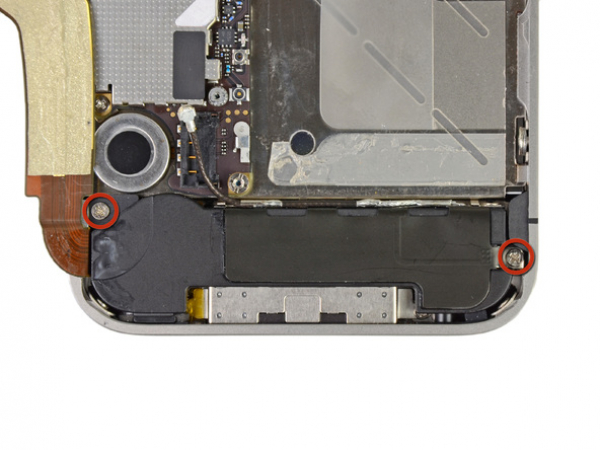

Fjern de to 2.4 mm Phillips-skruer, som fastgør højttalerkabinettet til det udvendige cover.

Fjern det lille sorte afstandsstykke, som var under Phillips-skruen tæt på vibratoren.

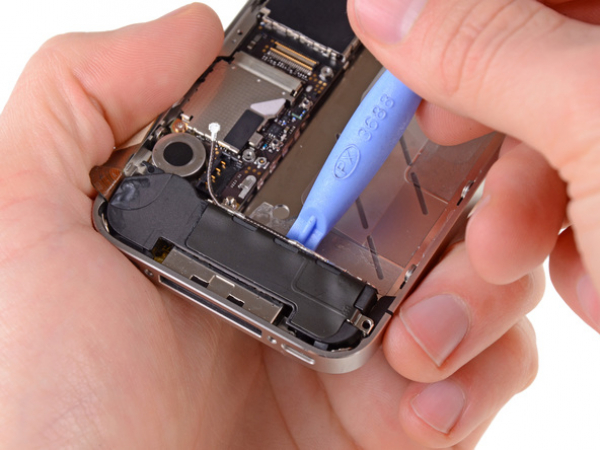

Brug et plaståbningsværktøj til at løfte højttalerkabinettet ud af coveret, og sørg for ikke at beskadige EMI-fingrene på Wi-Fi-antennen.

Fjern højttalerkabinettets montering.

Før du geninstallerer højttalerkabinettets monteringsskruer, så sørg for at Wi-Fi-jordingsfingrene er installeret under læben i iPhonens metalcover lige som på det tredje billede.

Før montering, så sørg for at rengøre alle metal-til-metal-kontaktpunkter mellem Wi-Fi-antennens jordingsfingre og iPhone-coveret med et affedtningsmiddel som Windex eller isopropylalkohol. Olie på fingrene kan forårsage trådløse forstyrrelser.

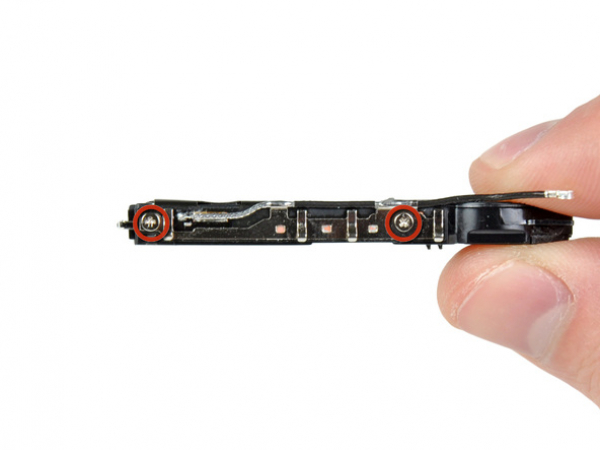

Fjern de to 1.6 mm Phillips-skruer som fastgør antennen til højttalerkabinettet.

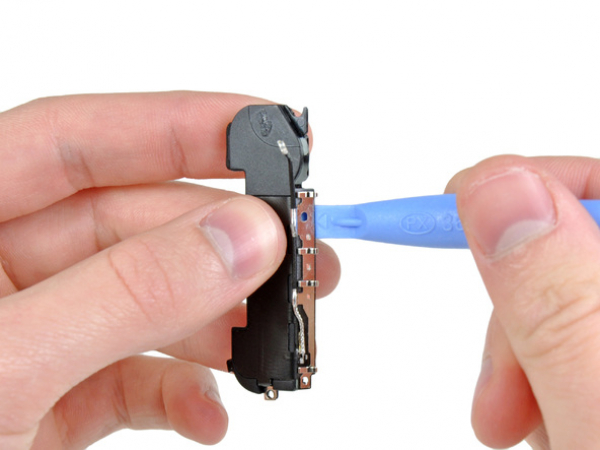

Begynd tæt på GSM-antennekabelet, og brug kanten af et plaståbningsværktøj til at fjerne antennen fra højttalerkabinettet.

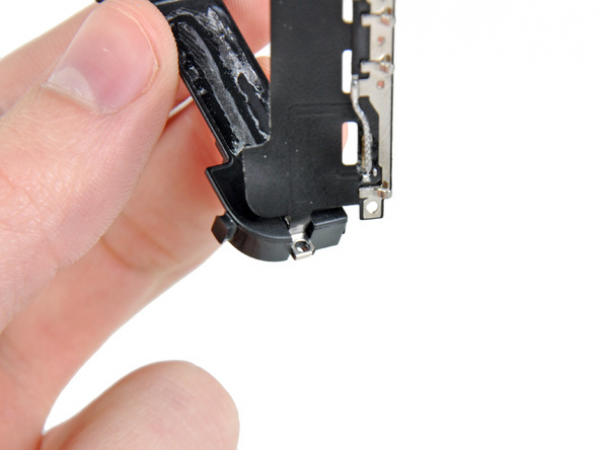

Fortsæt med at fjerne GSM-antennen fra højttalerkabinettet, og vær forsigtig så du ikke trækker guldspændet, som er fastgjort til en af kanterne af.

Tag antennen af.

Når du installerer en ny GSM-antenne, så sørg for at skubbe guldspændet over det støbte øre ind i højttalerkabinetter, før antennen stikkes ned.
