iPhone 4S tænd/sluk-knap

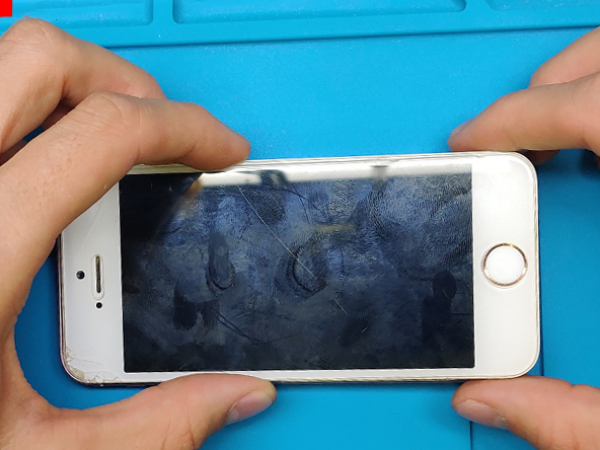

Før demontering af din iPhone, så vær sikker på at den er slået fra.

Fjern de to 3,6 mm Pentalobe-skruer ved siden af dock-kontakten.

Under monteringen, anbefaler vi, at du bytter 5-punkts-skruerne ud med tilsvarende Phillips-skruer. Vort Åbningsværktøj Sæt har værktøj og skruer, som er nødvendige for at erstatte Pentalobe-skruerne med Phillips-skruer.

Den medfølgende 5-punkts-skrutrækker bør kun bruges én gang, da den kan ødelægge skruerne.

Skub bagpanelet mod den øverste kant af iPhonen.

Coveret vil bevæge sig ca. 2 mm

Træk bagcoveret væk fra bagsiden af iPhone. Vær forsigtig så du ikke skader plastklipsene der er fæstnet på bagsiden

Fjern bagcoveret fra iPhone.

Fjern følgende skruer som fæstner batterikontakten til hovedkortet

En 1,7 mm Phillips-skrue

En 1,5 mm Phillips-skrue

Brug et plaståbningsværktøj for at trække trykknappen fra undersiden af batterikontakten.

Når du installerer trykknappen, så sørg for at rengøre den med et affedtningsmiddel som Windex eller isopropylalkohol. Olier på fingrene kan forårsage trådløse forstyrrelser.

Brug kanten af et plaståbningsværktøj for forsigtigt at lirke batterikontakten op fra soklen på hovedkortet.

Vær meget forsigtig med kun at lirke med batterikontakten, og ikke kontakten på hovedkortet. Hvis du lirker kontakten op på hovedkortet, kan du afbryde kontakten helt.

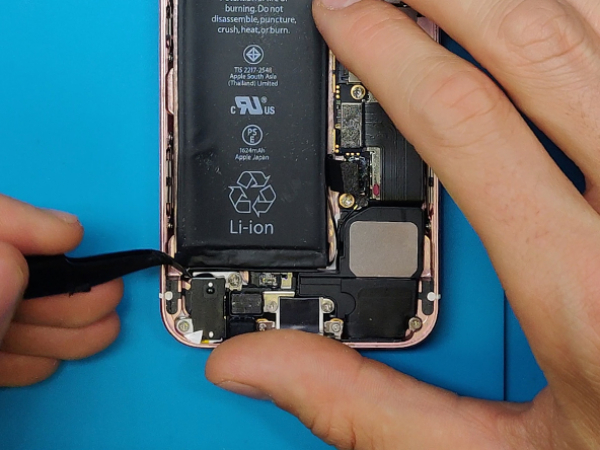

Sæt kanten af plaståbningsværktøjet mellem batteriet og det ydre cover nederst i venstre hjørne af iPhonen.

Kør plaståbningsværktøjet langs højre kant af batteriet og lirk op på flere punkter for at skille det fuldstændigt fra limen.

Fjern de følgende skruer, der holder coveret til dock-tilslutningsstikket monteret på logic boardet.

En 1.5 mm Philips skrue

En 1.2 mm Philips skrue

Fjern coveret til metal-dock-tilslutningskablet

Brug spidsen af et plastik åbningsværktøj til at lirke dock-kablet op fra dets stik på logic-boardet.

Træk dock-tilslutningskablet fri fra limen, der holder det fast til logic-boardet og siden af højtalerkassen.

Brug spidsen af et plastikåbningsværktøjj til at lirke Wifi-antennekablet op af dets stik på logic-boardet.

Træk Wi-Fi-antennekablet ud og fri fra metalpindene på logic-boardet.

Hvis det bliver nødvendigt, kan en pincet bruges til at fjerne den ydre plastikring på toppen af bagkameraets flash-enhed.

Fjern de følgende skruer der holder kabelcoveret monteret på logic-boardet.

En 2.7 mm Philips-skrue

En 2.6 mm Philips-skrue

En 1.3 mm Philips-skrue

En 1.2 mm Philips-skrue

Brug spidsen af et plastik åbningsværktøj til at lirke kabelcover-klipsene fri fra de udskårne porte i EMI-skjoldet på logic-boardet.

Løft kabelcoveret i dets hjørne i toppen og fjern det fra iPhonen.

Brug spidsen af et plastikåbningsværktøj til at lirke bag-kameraets kabel fri fra dets stik på logic-boardet.

Vær forsigtig så du ikke ødelægger komponenterne på logic-boardet omkring stikket, når du lirker det op.

Fjern bag-kameraet fra iPhonen.

Brug et SIM-kort-udtagningsværktøj eller en papirklips til at pille SIM-kort og holderen ud.

Dette kan kræve en smule kraft.

Fjern SIM-kortet og dets holder.

Fjern de 5 kabler nær toppen af logic-boardet i den følgende rækkefølge.

Hovedtelefonstik / volumeknap

Frontkamera-kablet

Digitizer-kablet

Display-datakabel

Tændknap-kablet (sidder under hovedtelefonstikket / volumeknap-kablet som vist på billede 2.

For at afmontere kablerne skal du bruge spidsen af et plastikåbningsværktøj, og forsigtigt løfte deres stik op fra logic-boardet.

Vær forsigtigt så du ikke ødelægger de små og skrøbelige overflademonterede komponenter, når du afmonterer kablerne.

Fjern den 1.5 mm Philips-skrue der holder jorde-klipsen fast på logic-boardet ved hovedtelefonstikket.

Løft den lille jorde-klips op og fri fra logic-boardet og fjern det fra iPhonen.

Brug en lille flad skruetrækker til at fjerne den 4.8 mm standoff som sidder ved hovedtelefonstikket.

Brug spidsen af et plastikåbningsværktøj til at afmontere Wi-Fi-antennen fra logic-boardet.

Hvis det sidder monteret, skal du fjerne det sorte stykke tape, som dækker over en skrue ved tænd-knappen.

Fjern den 1.6 mm Philips-skrue, der holder logic-boardet ved tænd-knappen.

Fjern de følgende skruer der holder logic-boardet monteret til rammen.

En 2.5 mm Philips-skrue ved vibratormotoren.

En 2.4 mm Philips-skrue

En 3.6 mm standoff langs siden af logic-boardet tættest batteriåbningen.

Brug en lille flad skruestrækker til at fjerne den ene 3.6 mm standoff.

Løft forsigtigt logic-boardet fri fra enden tættest på højtalerkassen og træk den væk fra toppen af iPhonen.

Fjern logic-boardet.

Før du samler iPhonen igen, skal du sikre dig at rengøre alle metal-mod-metal-kontakter på logic-boardet (ikke samlingerne på tilslutningerne) med et rensemiddel som Windex eller Isopropylalkohol alkohol, da olier fra huden på dine fingre kan skabe jordingsproblemer.

Vær sikker på at du ikke mister de små jordingspinde til bagcoveret ved tænd-knappen.

Brug spidsen af et plastikåbningsværktøj til forsigtigt at lirke metalhuset omkring frontkameraet løst

Fjern frontkameraets metalhus fra iPhonen.

Fjern frontkameraet.

Fjern de 2 x 1.6 mm Philips-skruer der holder knappen til/fra monteret på yderammen.

Træk let tilbage i knappen til/fra til den hopper ud af yderammen.

Brug en pincet til at trække knappen til/fra ud af iPhonen.

Brug spidsen af et plastikåbningsværktøj til at knibe samtale-højtaleren fri fra limen, der holder den til den ydre ramme.

Brug en pincet til at folde samtale-højtaleren ud fra yderrammen.

Du skal ikke fjerne samtale-højtaleren helt, da den sidder fast på strøm- og sensor-kablet.

Brug spidsen af et plastikåbningsværktøj til forsigtigt at fjerne top-sensoren fra den ydre ramme.

Knib forsigtigt top-sensoren fri fra yderrammen.

Løft og fjern strøm- og sensor- kablet fra iPhonen.

Du skal sikre dig, at du ikke mister den lille monteringsklip der sidder på toppen af sensoren.
