iPhone XR Skærm Reparation

Før du påbegynder reparationsprocessen, skal du sørge for at batteriet er under 25%.

Et opladt Li-Ion batteri kan bryde i brand og eksplodere hvis det punkteres.

Advarsel:

Hvis batteriet er hævet, skal du være forsigtig med arbejdet.

Opvarm ikke din mobiltelefon. Du kan bruge isopropylalkohol omkring kanterne på bagsiden af mobiltelefonen, for at blødgøre limen.

Brug beskyttelse på hænderne og øjnene når du arbejder med hævede batterier.

Sluk din iPhone.

Fjern de to 6.7mm pentalobe skruer der er placeret i bunden af din iPhone.

NB:

Når du fjerner mobiltelefonens skærm, går det ud over den vandtætte forsegling.

Hav gerne ekstra forsegling klar, før du fortsætter.

Vær opmærksom på at undgå væskeeksponering, hvis du samler din iPhone uden at erstatte forseglingerne.

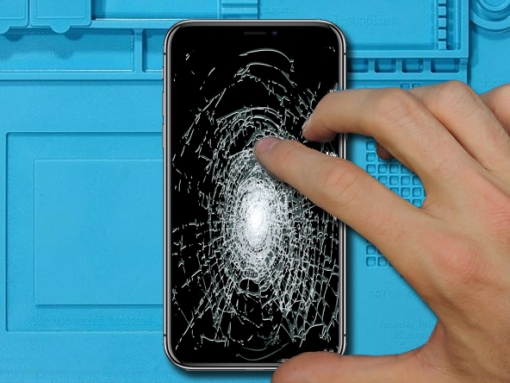

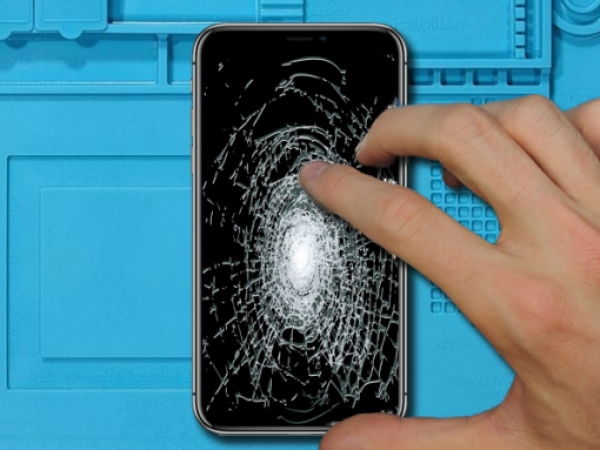

Hvis skærmen er revnet, skal du undgå yderligere ødelæggelse ved at holde mobilskærmen sammen med tape.

Tildæk skærmen med gennemsigtigt tape.

Dette vil holde glasstykkerne fast og gøre det nemmere for dig, når du skal lirke og løfte skærmen.

NB:

Hvis din iPhone-skærm ikke er revnet, kan du springe over Trin 3

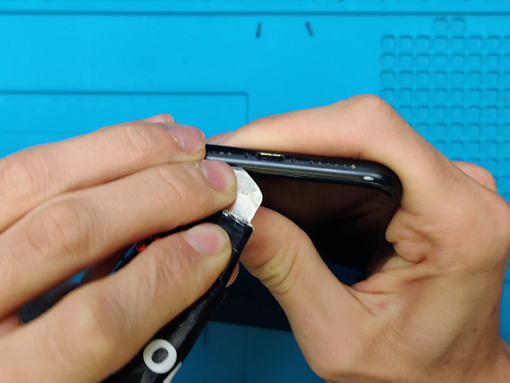

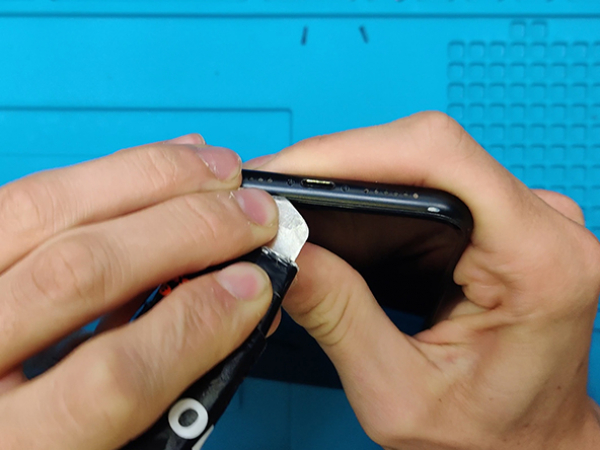

Glid din spudger rundt i kanterne på din iPhone, start fra bunden.

Twist din spudger for at gøre åbningen mellem skærmen og bagcoveret større.

Du skal ikke lirke langs kanten i toppen af telefonen, da du risikerer at beskadige de plastikklips der holder skærmen.

Træk skærmen lidt væk fra toppen af telefonen, for at frakoble klipsene der holder den fast til bagcoveret.

Åben mobiltelefonen ved at svinge skærmen op fra venstre side, ligesom bagsiden af en bog.

Forsøg ikke at separere skærmen helt endnu, da flere skrøbelige kabler stadig er forbundet til din iPhones bundkort.

Vigtigt:

Løft ikke skærmen mere end 10º, eftersom der er kabler langs den højre side af enheden, som forbinder skærmen til bundkortet.

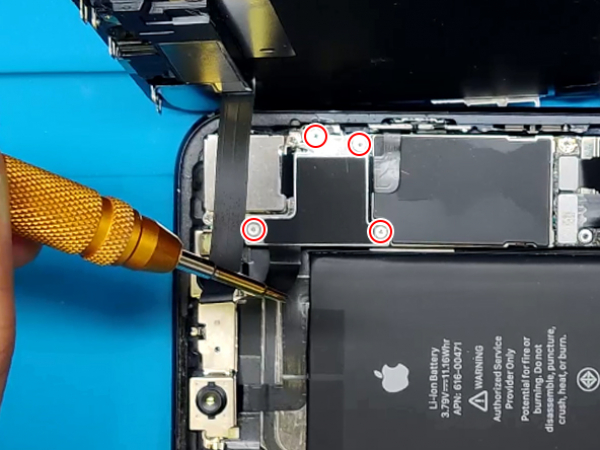

Fjern de fem skruer der holder bundkortets stikbeslag.

3x 1.2 mm Y000

1x 1.3 mm Phillips #000

1x 1.5 mm Phillips #000

Tip:

Hold styr på hver skrue, så du kan sætte dem tilbage på deres plads, for at undgå at beskadige din iPhone.

Fjern de to stikbeslag forsigtigt.

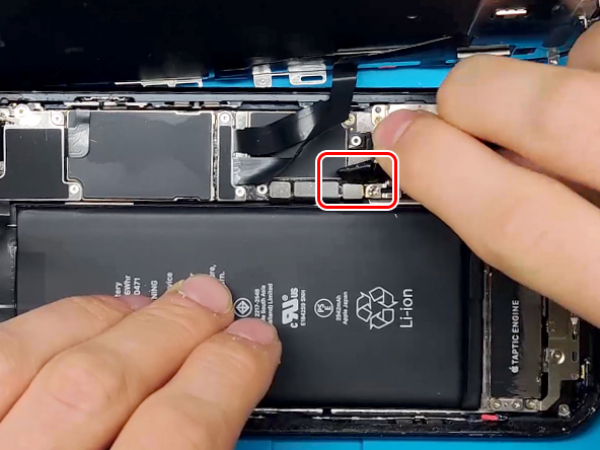

Brug spidsen på en spudger til at løfte batteriet fra sin plads.

Bøj kablet lidt op for at undgå kontakt med stikket, som vil give mobiltelefonen strøm.

Brug spidsen på en spudger til at lirke digitizer kabelforbindelsen op.

Advarsel:

Når du forbinder disse kabler igen, skal du trykke ned på en af enderne indtil den klikker på plads. Gentag herefter processen i den modsatte ende.

Tryk ikke ned på midten. Hvis stikket sættes forkert på, kan stifterne blive bøjet.

NB:

Hvis du får en blank mobilskærm, hvis den har hvide linjer eller helt eller halvt mister touchfølsomheden når du har samlet den igen, skal du prøve at frakoble og forsigtigt forbinde begge kabler igen samt sikre dig, at de sidder korrekt.

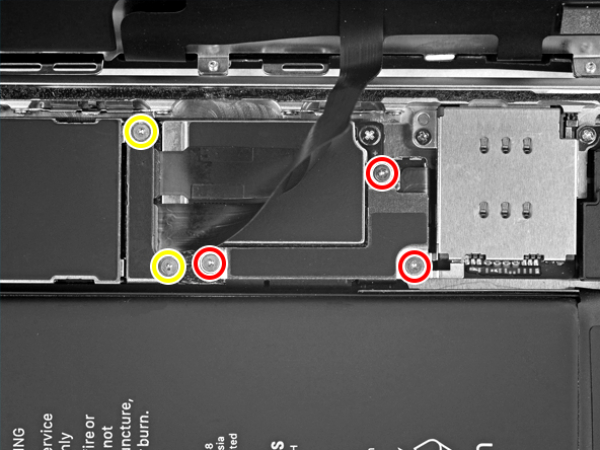

Fjern de fem skruer på bundkortets stikbeslag:

En 1.3mm Phillips #000 skrue

En 1.5mm Phillips #000 skrue

Tre 1.2mm Y000 skruer

Fjern beslaget.

Brug spidsen af en spudger til at lirke frontsensoren op fra sit stik.

Fjern skærmen.

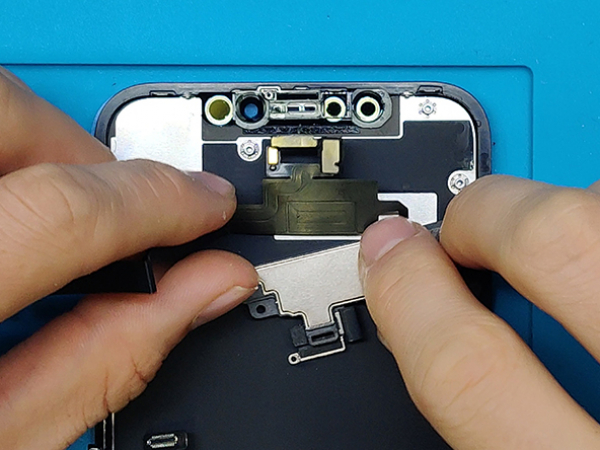

Fjern de fire skruer der holder sensoren og højttaleren til bagsiden af skærmen:

2x 1.6mm Phillips skruer

1x 2.3mm Phillips skrue

1x 1.2mm Y000 skrue

Brug en spudger, lirk forsigtigt under kanten i toppen og flip den - ned og væk fra kanten i toppen af skærmen.

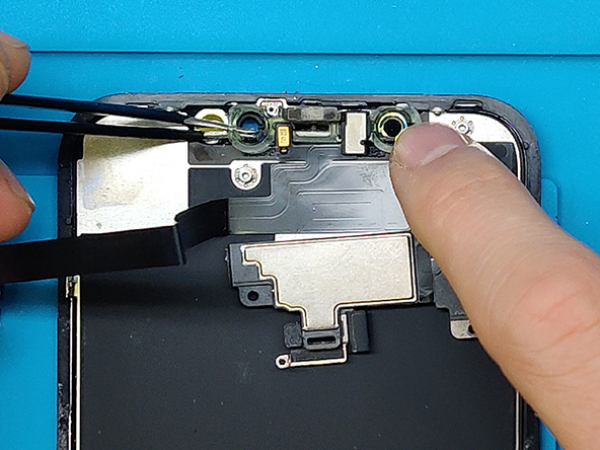

Du skal arbejde fra venstre til højre, glide et åbningsværktøj eller pincet under nærhedssensoren og Flood Illuminator-modulet.

Vrid forsigtigt og løft den for at adskille modulet fra sin plads på frontpanelet.

Fjern højttaleren på ørestykket samt frontsensoren.

NB:

Hvis den omkringliggende sensor kommer ud med den hvide diffusorstrimmel, skal du adskille den fra strimlen med en klinge eller lirkeværktøj.

Advarsel:

Den omkringliggende sensor er forbundet til resten af sensorpanelet via et meget tyndt flexkabel. Vær forsigtig så du ikke beskadiger kablet.

NB:

Det nye LCD vi bruger til denne reparation, kommer uden et skjold. Du skal bruge skjoldet fra den gamle.

På bagsiden af skærmen er der et metalskjold.

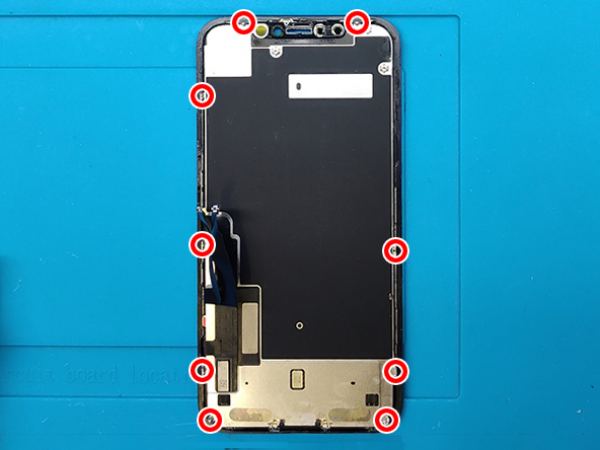

Fjern de 9 skruer fra LCD klipsen.

Flexkablet i siden sidder fast på metalskjoldet.

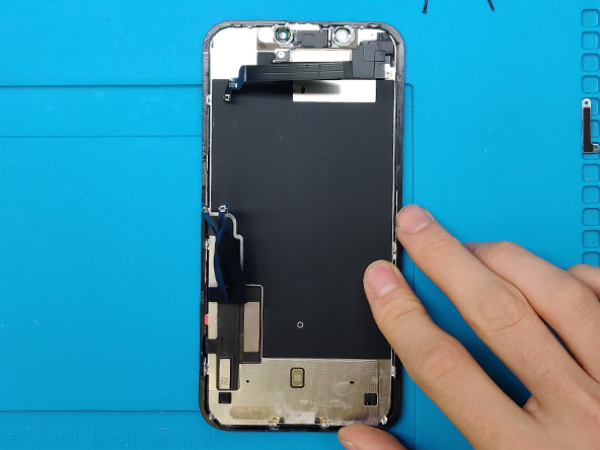

Du skal løsrive flexkablet fra skjoldet.

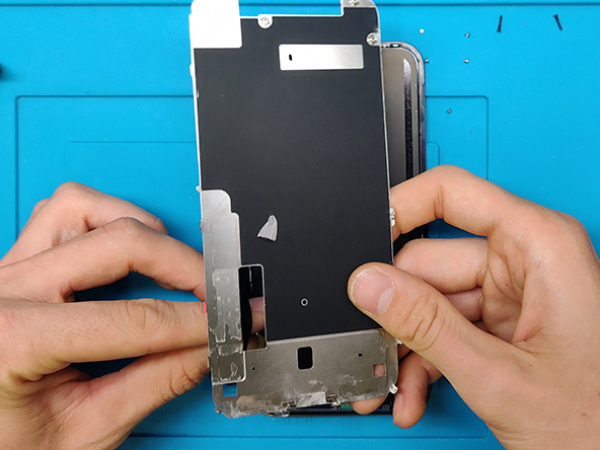

Nu skal du løfte skjoldet fra toppen og trække samt vride det lidt væk, så den løsriver sig fra LCD panelet.

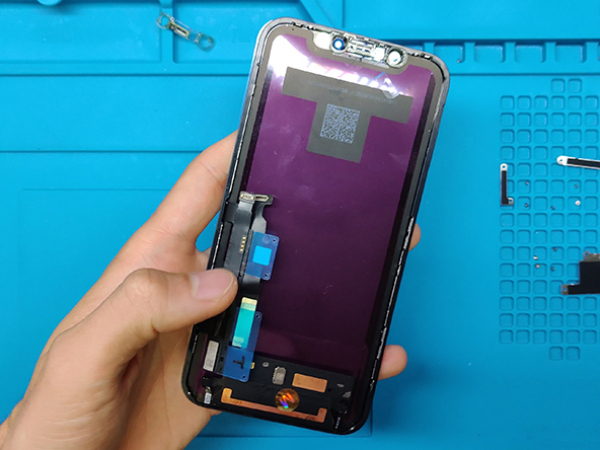

Der er en lap du kan hive i, nederst i venstre side på bagsiden af det nye LCD.

Tryk blødt på stikket med fingrene, som vist på billedet.

Hiv lappen væk for at fjerne den klæbende strimmel.

Nu skal du fjerne den beskyttende film på bagsiden af skærmen.

Hiv det nederste flexkabel igennem åbningen i metalskjoldet.

Vend flexkablerne i siderne væk fra din LCD.

Installer det nye metalskjold, start med den nederste klips.

Sørg for at alt sidder som det skal.

Fjern den beskyttende film fra siden for at afdække limen.

Sæt kablerne fast til metalskjoldet.

Sæt de 9 skruer fra det gamle LCD tilbage og fastgør skjoldet til det nye LCD.

Fra nu af kan du gå trinnene omvendt igennem. Fra 9 til 1

Installer sensoren og ørestykket.

Forbind alle sensorkablerne og afslut med batteriet.

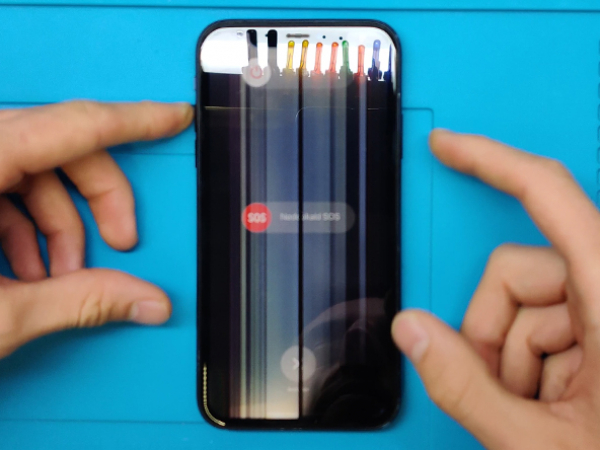

Nu skal du teste den nye skærm.

Hvis alt virker fint, kan du færdiggøre reparationen.
