LG V30 Guide til Udskiftning af Skærm og Digitizer

Sluk enheden

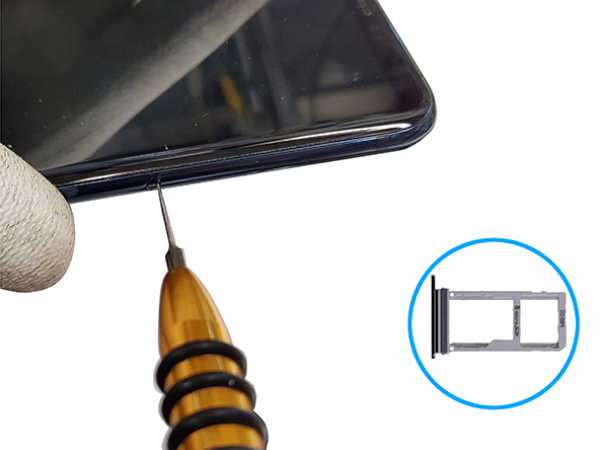

Fjern SIM-bakken

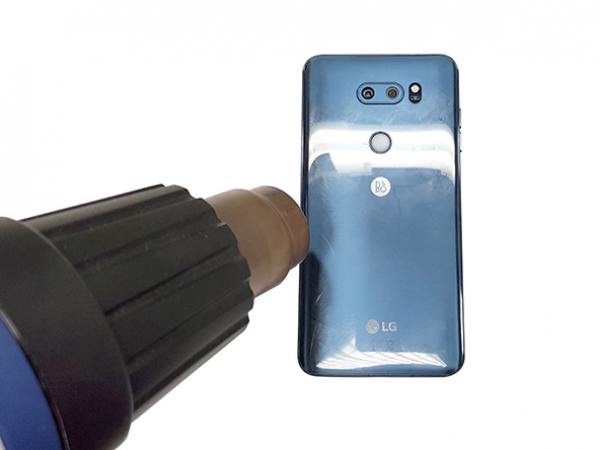

Påfør varme på bagpanelets kanter for at blødgøre limen

Sæt det flade åbningsværktøj af metal ind mellem bagcoveret og rammen, og løft bagcoveret en smule

Indsæt 2 guitarplekter i åbningen

Træk plektrene langs kanterne i modsat retning for at fjerne limen

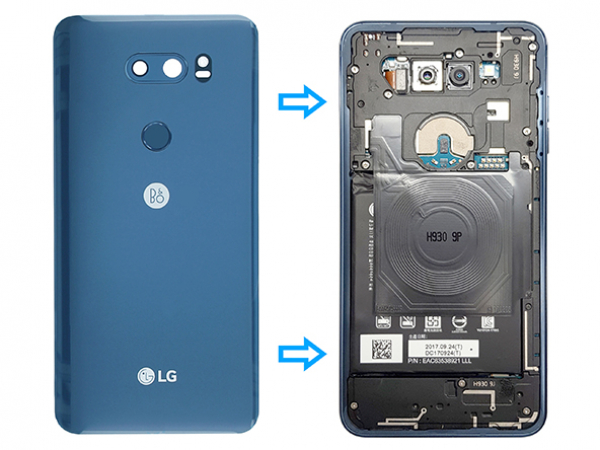

Adskil bagcoveret fra resten af enheden

Advarsel: Vær forsigtig med varmepistolen, da du kan komme til at overophede bundkortet eller batteriet.

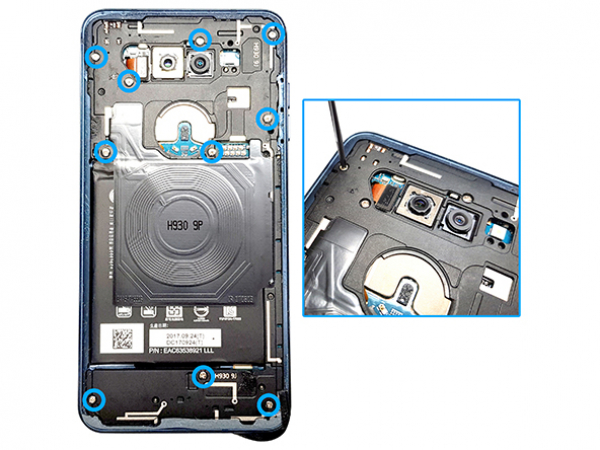

Løsn de 10 skruer der holder plastikkabinettet

Fjern højttaleren

Fjern den trådløse opladningsreceiver

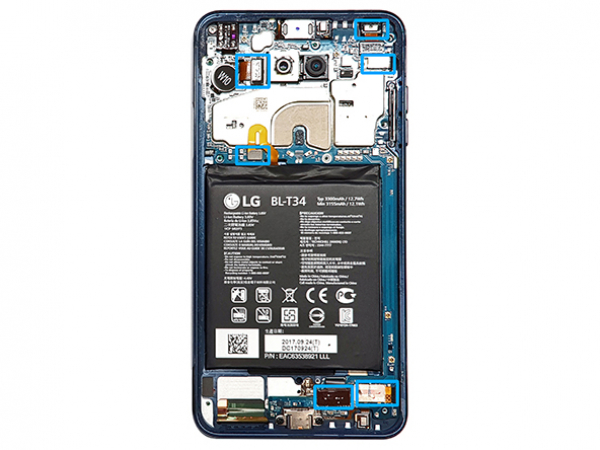

Afbryd batteriflexkablet

Afbryd flexkablet til det primære kamera

Afbryd digitizer flexkablet

Afbryd frontkamera flexkablet

Afbryd skærmflexkablet

Afbryd flexkablet til opladerporten

Advarsel: Batteriet skal altid afbrydes først. Brug kun plastikværktøj til at afbryde batteriet.

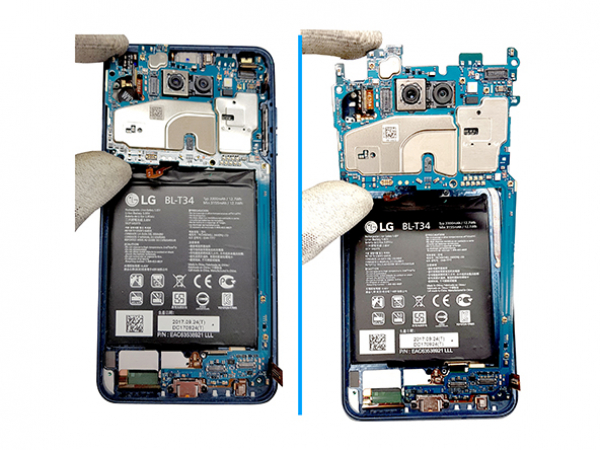

Fjern bundkortet fra frontpanelet

Tag bundkortet forsigtigt op med en nylontang for at får det fri fra de klips, der holder det

Advarsel: Det er vigtigt at være forsigtig. Begynd med at fjerne bundkort fra toppen, og vær forsigtig. PCB kort er skrøbelige og kan knække.

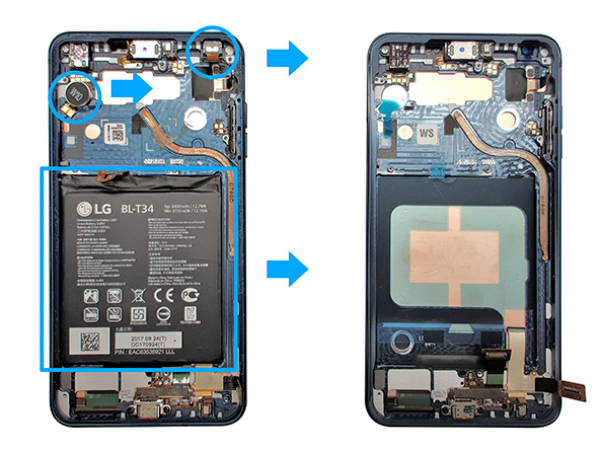

Fjern batteriet ved at tage det forsigtigt op

Fjern vibratoren

Fjern frontkameramodulet

Sæt batteriet ind i det nye frontpanel

Sæt vibratoren ind i det nye frontpanel

Sæt fromkameramoduelt ind i det nye frontpanel

Info: Dette frontpanel har et ørestykke, mikrofon, opladerport og ørestykke installeret.

Advarsel: Sørg for ikke at punktere batteriet når du fjerner det. Undgå også at beskadige andre vitale dele, når du overfører dem til den nye skærm.

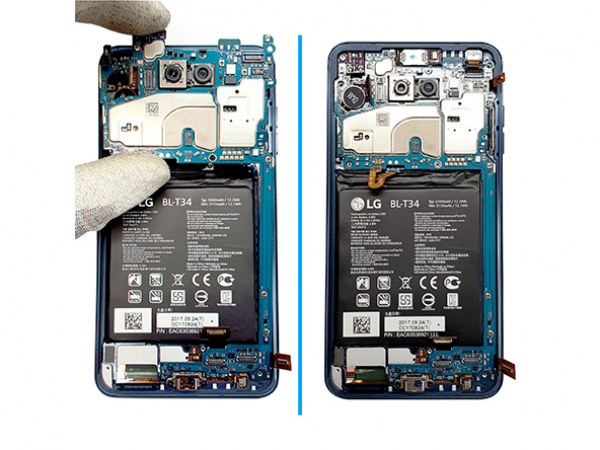

Placer bundkortet i det nye frontpanel

Brug nylontangen til at trykke bundkortet blidt mod takkerne

Advarsel: Vær forsigtig - du bør begynde at indsætte bundkortet nederst, og vær forsigtig - for PCB kortene er skrøbelige og kan knække. Brug aldrig metalværktøj på bundkortet. Brug kun antistatisk plastikværktøj.

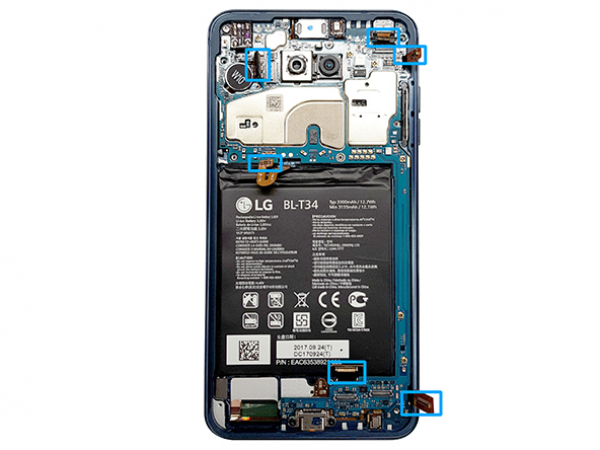

Tilslut skærmflexkablet

Tilslut flexkablet til opladerporten

Tilslut flexkablet til frontkameraet

Tilslut digitizerflexkablet

Tilslut flexkablet til det primære kamera

Tilslut batteriflexkablet

Info:Tilslut flexkablerne i modsat rækkefølge af da du fjernede dem.

Advarsel: Batteriet skal altid tilsluttes til sidst. Brug kun plastikværktøj til at tilslutte batteriet.

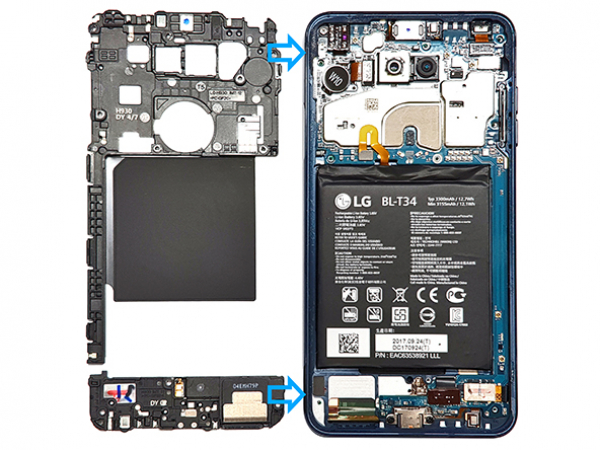

Placer det mellemste plastikcover med det trådløse opladningsmodul øverst på bundkortet og tryk blot omkring kanterne for at fastgøre det

Placer højttaleren nederst på bundkortet

Efter at du er sikker på, at alt er på plads, så fastgøre det hele med de 10 Phillips skruer

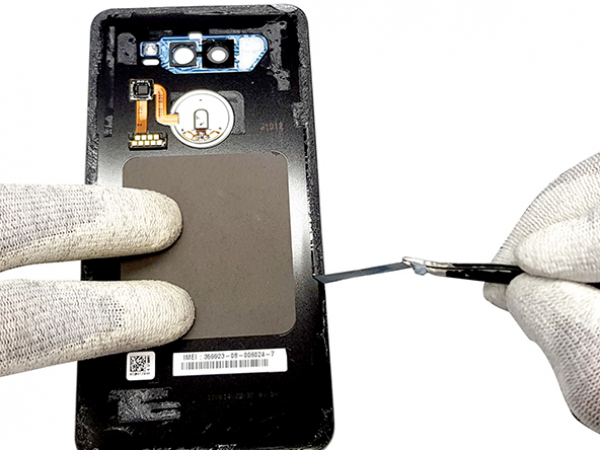

Fjern de gamle limrester fra bagcoveret

Rengør bagcoveret inden du samler det hele

Sæt lidt B-7000 lim på kanterne af metalrammen

Sæt bagcoveret øverst i rammen

Sæt nogle spænder på for at sikre at det klæber godt, og fjern dem når limen er tør

Info: Lad limen tørre i op til 48 timer. Tørretiden er længere ved lave temperaturer og kortere ved høje temperatur

Advarsel: B-7000 hærder når opløsningsmidlet fordamper og danner en kant der er svær at ændre når begge selvklæbende overflader er placeret i kontakt med hinanden. Så sørg for at trykke det godt ned, så der er tilstrækkelig kontakt.

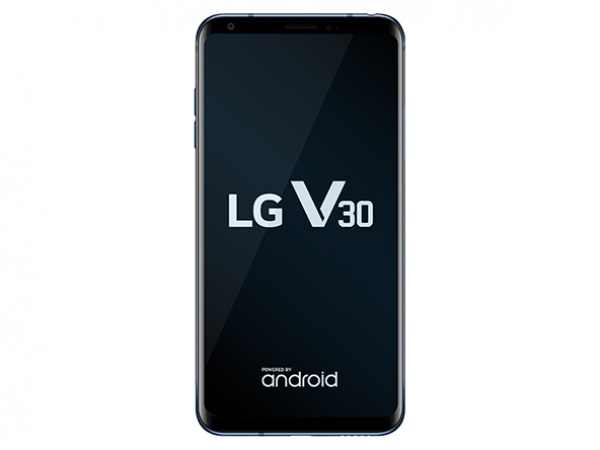

Tænd for LG V30 for at teste skærmen

Reparationen er fuldført!!!
