Samsung Galaxy S20+ Skærmudskiftning

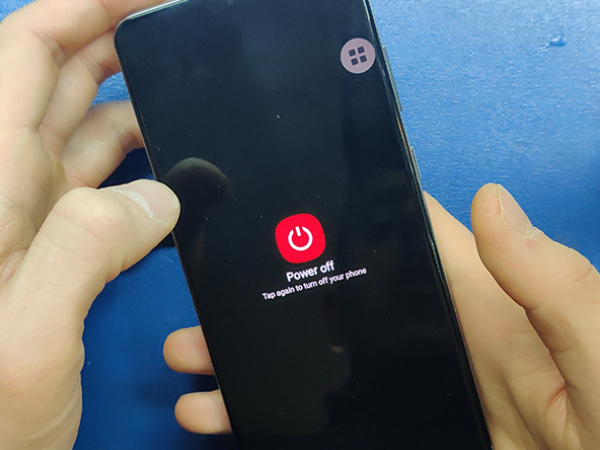

Sluk din Samsung Galaxy S20+.

Opvarm bagsiden af telefonen for at blødgøre limen, som fastholder bagsideglasset.

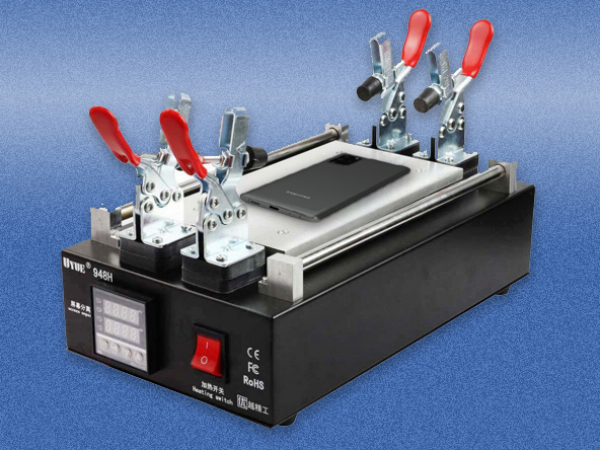

Vi bruger en speciel varmeplade (ikke vist på billedet/i videoen).

Du kan bruge en varmepistol eller hårtørrer i omkring et minut ved maksimalt 110°

Du skal muligvis gentage opvarmningsprocessen, da limen størkner hurtigt.

NB:

Når du åbner din Samsung Galaxy S20+, bliver de vandtætte lukninger ødelagt.

Din telefon vil stadig fungere normalt, selvom du ikke udskifter de vandtætte lukninger, men den vil ikke længere være vandtæt.

Advarsel:

Pas på at du ikke kommer til at overophede din Samsung S20+.

Både AMOLED-skærmen og batteriet kan blive beskadiget af voldsom varme.

Indsæt det tynde metalåbningsværktøj (iFlex) mellem glasset og metalrammen.

Start fra bunden og arbejd dig op omkring kanterne på din telefon.

Du kan bruge isopropylalkohol til at opløse limen.

Undgå området omkring tænd-knappen og volumen-knapperne.

Fjern glasset ved at løfte det ligesom forsiden på en bog.

Der er ikke noget der sidder fast til bagsideglasset, derfor kan du nu fjerne det.

Advarsel:

Bagsideglasset nær hjørnerne er buede og kan knække.

Kanten af bagsideglasset nær knapperne er lidt sænket, så det passer til telefonens metalramme.

Undgå dette område når du skærer igennem limen med iFlex-værktøjet.

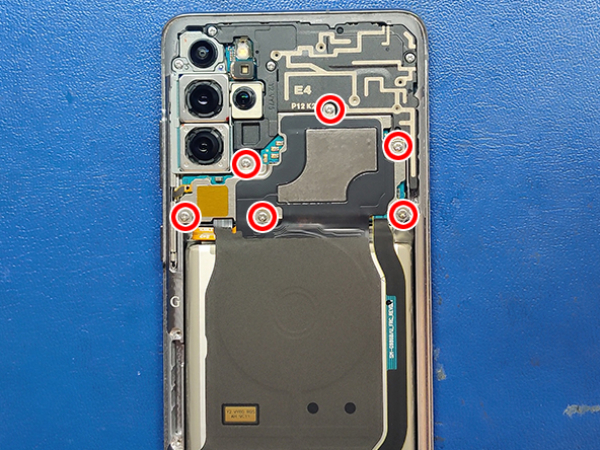

Fjern de seks 4,0mm Phillips-skruer der fastholder Qi-opladerspolen.

Bunden af spolen er fastgjort til højttaleren med lim.

Den burde komme af let, ligesom et klistermærke.

I venstre side under det orange tape finder du et stik, som du bør frakoble.

Fjern opladerspolen.

Nu har du adgang til batteristikket og andre stik.

Du skal frakoble batteriet før du gør andet.

Brug en Phillips #00 skruetrækker til at fjerne de tre 4,0mm skruer der fastholder den øverste midterramme.

Fjern også den ene 4,0mm skrue i venstre side ved kameraet.

Fjern plastikken der beskytter MAIN-kortet.

Nu skal du frakoble alle stik fra bundkortet.

Løft forsigtigt og bøj stikkene let til siden.

Advarsel:

Når du lirker for at frakoble stikkene på kortet, skal du undgå de små komponenter for ikke at beskadige dem.

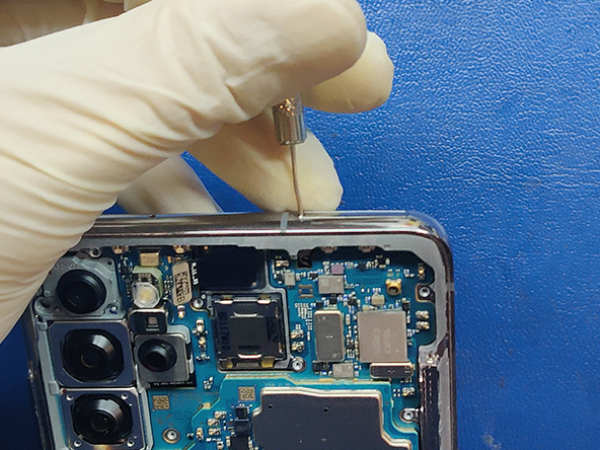

Nu skal du fjerne SIM-kort holderen, hvis ikke du allerede har gjort det.

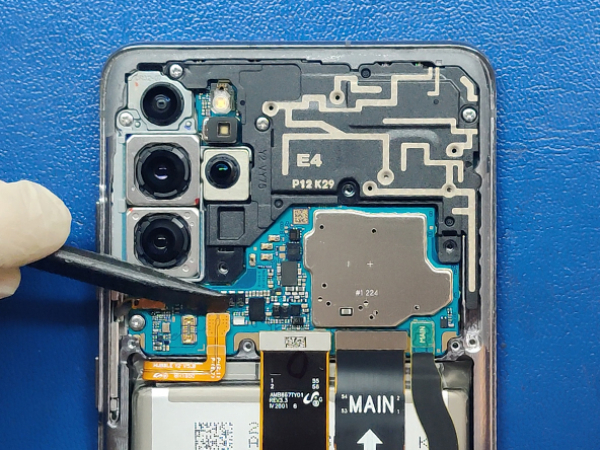

Der er kun en 3,4mm skrue tilbage, som fastholder bundkortet.

Den er placeret i bunden af venstre hjørne under kameraerne.

Det er også et godt sted at lirke og løfte kortet forsigtigt.

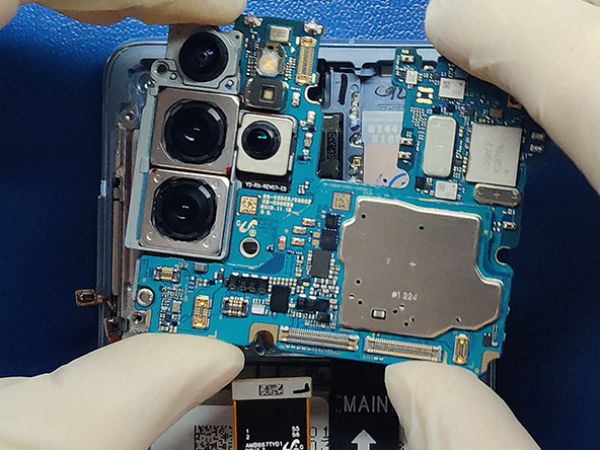

Fjern MAIN-kortet med begge hænder.

Sørg for at andre kabler eller stik ikke sidder fast.

Undgå at røre kameralinserne.

Advarsel:

Vær især forsigtig når du håndterer bundkortet.

Loddede komponenter er skrøbelige og svære at reparere.

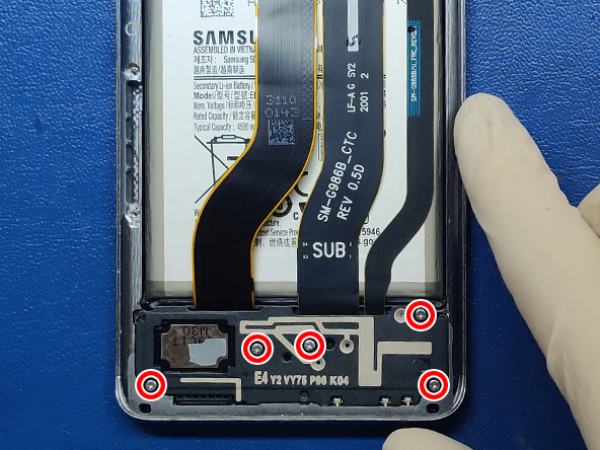

Du skal løsne skruerne der fastholder plastikcoveret og den indbyggede højttaler.

5 x 4,0mm Phillips-skruer.

Løft højttaleren og tag den ud.

Fjern de fem 4,0mm Phillips-skruer der fastholder kortet til USB-C opladerstikket.

Stikkene i bunden af kortet skal frakobles med spidsen på en spudger.

Fjern hoved- og AUX-kablet i højre side.

Fjern de tre 3,4mm skruer der fastholder USB-C porten og SUB-kortet med en Phillips #00 skruetrækker.

Løft SUB-kortet i den side der vender mod batteriet.

Træk kortet opad for at fjerne det fra telefonen.

Lirk også vibrationsmotoren ud.

NB:

Skærmkablet med en mærkbar bue er permanent fastgjort til skærmen.

Batteriet er limet godt fast til telefonhylsteret.

Du kan endnu en gang bruge en varmeplade, varmepistol eller hårtørrer.

Varm ikke direkte på batteriet, påfør derimod varme fra skærmens side.

Vi skal kun bruge 30 sekunder til at løsne limen med en varmeplade.

Brug også en smule isopropylalkohol til at opløse limen.

Lirk batteriet ud forsigtigt.

Advarsel:

Det anbefales at bruge plastikværktøj, når du håndterer et batteri.

Du må under ingen omstændigheder punktere batteriet, især ikke med et metalværktøj, da batteriet kan bryde i brand og eksplodere.

Undgå også at bøje og deformere batteriet.

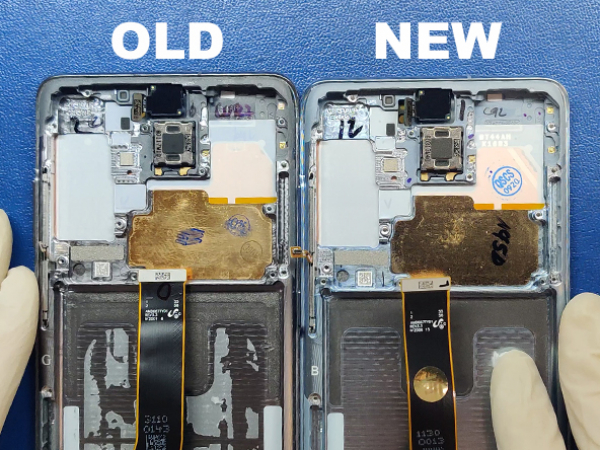

Den nye skærm leveres med en metalramme.

Fingeraftrykssensoren under skærmen og sideknapperne er også installeret.

Det samme med sensoren og kameraet foran.

Kun batteriet og vibrationsmotoren mangler.

NB I:

Vibrationsmotoren holdes fast med et dobbeltklæbende klistermærke.

Klistermærket kommer normalt af sammen med vibrationsmotoren. Hvis ikke, skal du lirke det væk og sætte det på den nye skærm, før du installerer vibrationsmotoren igen.

NB II:

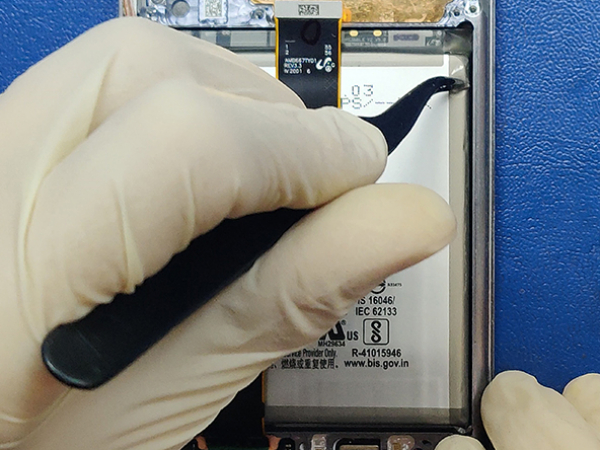

Flexkablet på nærhedssensoren er fastgjort til telefonhylsteret med lim.

Brug en stålspatel eller en rund spidspincet til forsigtigt at lirke kablet ud af hylsteret og fjerne det fra hulrummet.

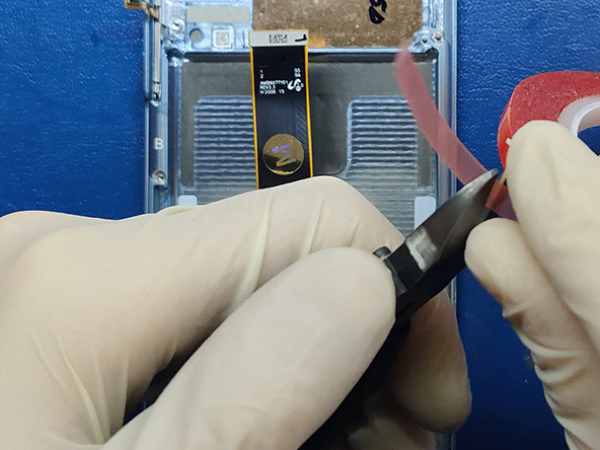

Vi bruger 3mm dobbeltklæbende tape til at fastgøre batteriet.

Skærmkablet skal være over og IKKE under batteriet.

Placer kortet med USB-stikket i en vinkel i bunden af den nye skærm.

Glid det ind i rammen og sørg for at det sidder korrekt, før du skruer det fast.

Nu skal du tilslutte de to kabler igen, som du tidligere frakoblede på SUB-kortet.

På kablerne er det tydeligt angivet, hvilket der er SUB og MAIN, så du ved hvilket der er forbundet til hvad.

Glem ikke vibrationsmotoren; hvis du glemte det, skal du løfte SUB-kortet lidt, så vibrationsmotoren kan komme ind under.

Fastgør SUB-kortet med 3 x 4,0mm Phillips-skruer.

Indsæt nu højttalerens bund først og klik den på plads.

Fastgør højttaleren med fem 4,0mm Phillips-skruer.

Bøj alle stikkene til siden, før du indsætter MAIN-kortet.

Anbring forsigtigt MAIN-kortet på sin plads og vær forsigtig med ikke at klemme nogle kabler under kortet.

Når MAIN-kortet er fladt i hylsteret, kan du skrue det fast.

1 x 3,4,0mm Phillips-skrue.

Tilslut alle de flade kabler og stik såsom frontkameraet, nærhedssensoren, LCD-flexkablet, opladerflexkablet og knapperne.

Tilslut batteriet til sidst.

Nu skal plastikken sættes oven på bundkortet igen og fastgøres med 1 x 4,0mm skrue, så det ikke rykker sig.

Indsæt og tilslut den trådløse opladerspole.

Fastgør den trådløse opladerspole med seks 4,0mm skruer.

Fastgør MAIN-kortet og plastikbeskyttelsen med de tre resterende 4,0mm skruer.

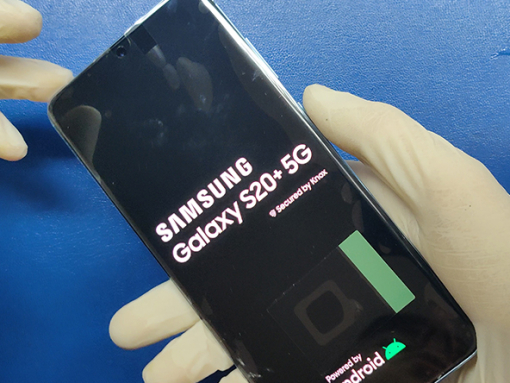

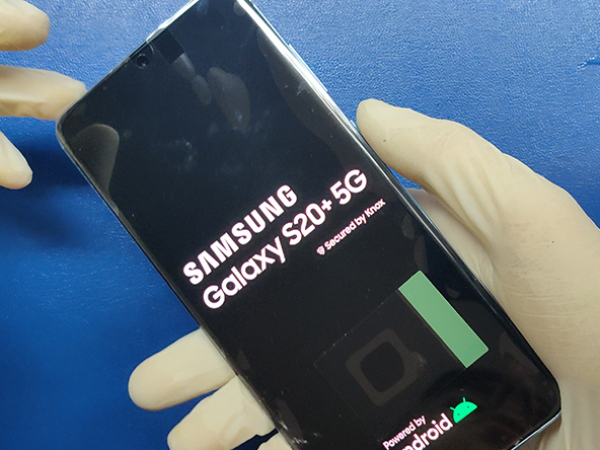

Før vi fastgør bagsiden til metalrammen, tænder vi enheden.

Hvis enheden virker som den skal, kan vi installere bagsiden.

Vores bagside har stadig den originale lim på, derfor påfører vi ikke ny lim eller selvklæbende tape denne gang.

Vi varmer den på varmepladen og sætter den på plads.

Vi bruger nogle klemmer til at holde coveret fast, indtil limen størkner.

Dette var hele reparationen.
