Samsung Galaxy S20 Skærmudskiftning

Sluk din Samsung Galaxy S20.

Fjern SIM-kortholderen.

Opvarm bagsiden på din telefon for at blødgøre limen, som fastholder glasset.

Vi bruger en speciel varmeplade (ikke vist på billedet/i videoen).

Du kan bruge en varmepistol eller hårtørrer i omkring et minut ved maksimalt 110°

Du skal muligvis gentage opvarmningsprocessen, da limen størkner hurtigt.

NB:

Når du åbner din Samsung Galaxy S20, bliver de vandtætte lukninger ødelagt.

Din telefon vil stadig fungere normalt, selvom du ikke udskifter de vandtætte lukninger, men den vil ikke længere være vandtæt.

Advarsel:

Pas på at du ikke kommer til at overophede din Samsung S20.

Både AMOLED-skærmen og batteriet kan blive beskadiget af voldsom varme.

Indsæt det tynde metalåbningsværktøj (iFlex) mellem glasset og metalrammen.

Start fra bunden og arbejd dig op omkring kanterne på din telefon.

Vi bruger isopropylalkohol til at opløse limen.

Undgå området omkring tænd-knappen og volumen-knapperne.

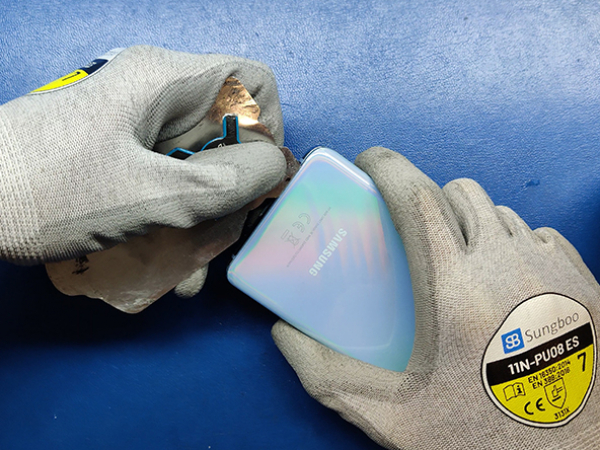

Der er ikke noget der sidder fast til bagsideglasset, derfor kan du nu fjerne det.

Advarsel:

Kanten af bagsideglasset nær knapperne er sænket, så det passer til telefonens metalramme.

Undgå dette område når du skærer igennem limen med iFlex-værktøjet, da glasset er skrøbeligt der hvor det er buet og skåret i.

Fjern de fire 4,0mm Phillips-skruer der fastholder Qi-opladerspolen.

Bunden af spolen er fastgjort til højttaleren med lim.

Den burde komme af let, ligesom et klistermærke.

Fjern opladerspolen.

Ved at fjerne opladerspolen, får du adgang til batteristikket og andre stik.

Som altid skal du frakoble batteriet først.

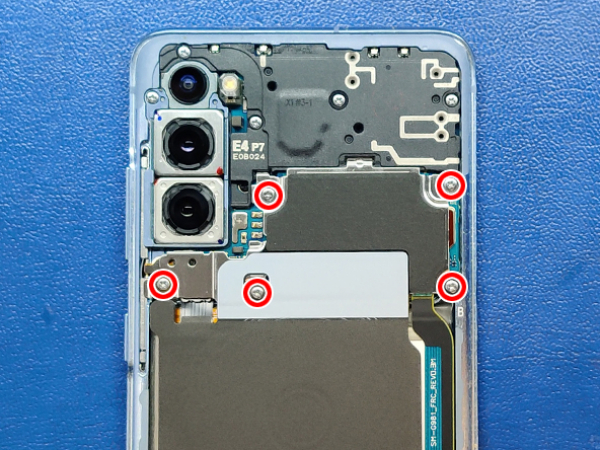

Fjern de fire 4,0mm Phillips-skruer der fastholder bundkortets dæksel.

Fjern plastikken der beskytter MAIN-kortet.

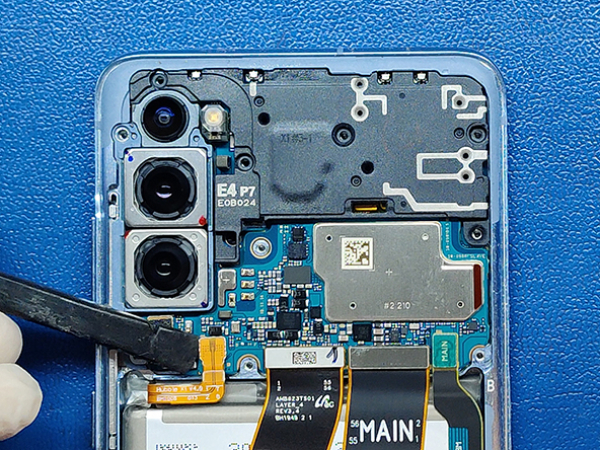

Nu skal du frakoble alle stik fra bundkortet.

Løft forsigtigt og bøj stikkene let til siden.

Advarsel:

Når du lirker for at frakoble stikkene på kortet, skal du undgå de små komponenter på kortet, for ikke at beskadige dem.

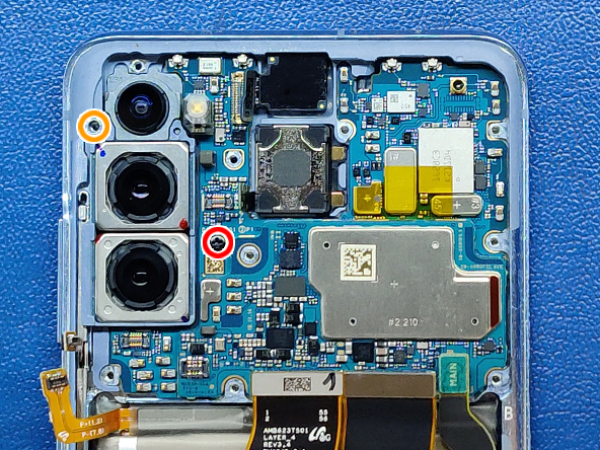

Fjern de skruer der fastholder bundkortet og kameraerne.

1 x 2,8mm Phillips-skrue

1 x 4,0mm Phillips-skrue

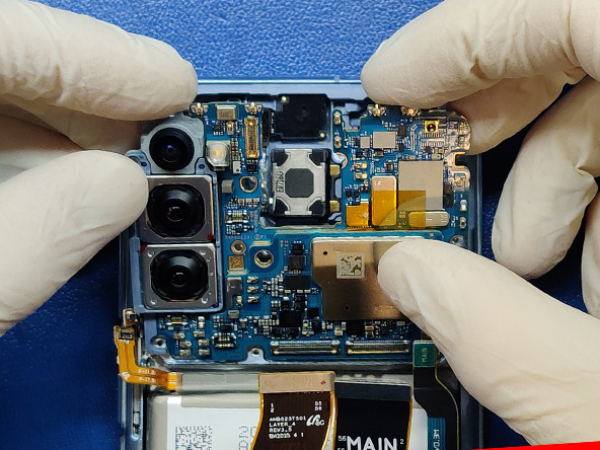

Løft nu forsigtigt bundkortet i den ene side og tag det ud med begge hænder.

Sørg for at andre kabler eller stik ikke sidder fast.

Undgå at røre ved kameralinserne.

Advarsel:

Vær især forsigtig når du håndterer bundkortet.

Loddede komponenter er skrøbelige og svære at reparere.

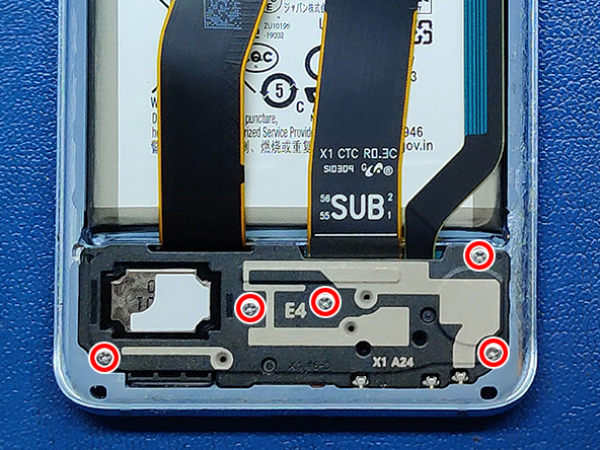

Du skal løsne skruerne der fastholder plastikcoveret og den indbyggede højttaler.

5 x 4,0mm Phillips-skruer.

Løft højttaleren og tag den ud.

Fjern de tre 4,0mm Phillips-skruer der fastholder kortet til USB-C opladerstikket.

Stikkene i bunden af kortet skal frakobles med spidsen på en spudger.

Fjern de to kabler i højre side.

Kablet med en mærkbar bue i højre side er permanent fastgjort til skærmen.

Forsøg ikke at fjerne kablet.

Løft SUB-kortet i den side hvor batteriet er.

Træk kortet opad for at fjerne det fra telefonen.

Batteriet er limet godt fast til telefonhylsteret.

Vi bruger lidt isopropylalkohol til at opløse limen og en varm plade til at løsne den.

Du kan endnu en gang bruge varmepistolen eller hårtørreren.

Varm ikke direkte på batteriet, påfør derimod varme fra skærmens side.

Vi skal kun bruge 30 sekunder til at løsne limen med varmepladen.

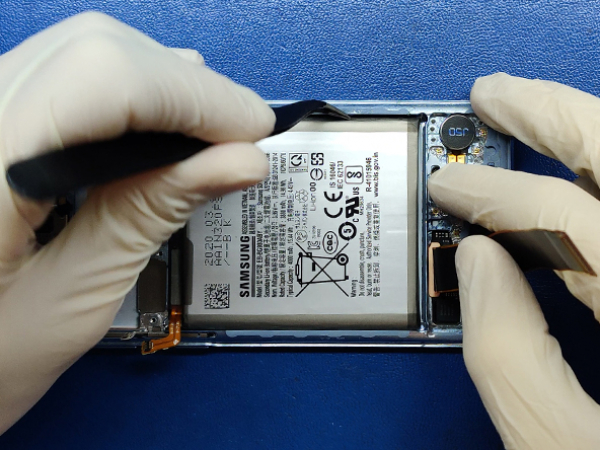

Lirk batteriet ud forsigtigt.

Advarsel:

Det anbefales at bruge plastikværktøj, når du håndterer et batteri.

Du må under ingen omstændigheder punktere batteriet, især ikke med et metalværktøj, da batteriet kan bryde i brand og eksplodere.

Undgå også at bøje og deformere batteriet.

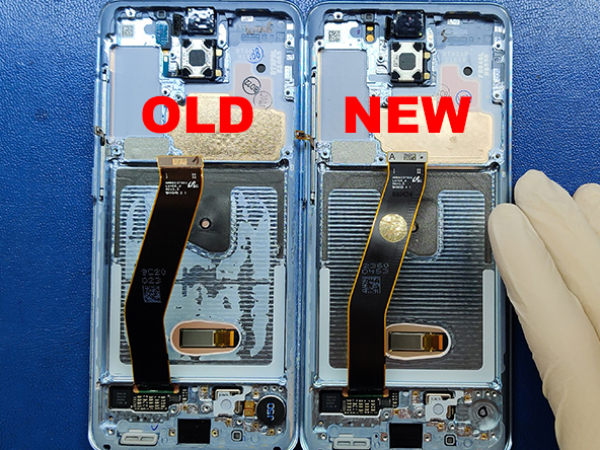

Den nye skærm leveres med en metalramme, en fingeraftrykssensor til under skærmen og sideknapper.

Der mangler kun to dele; vibrationssensoren og nærhedssensoren.

Vores har allerede et ørestykke installeret.

Du bør bruge vibrationsmotoren og nærhedssensoren fra den gamle del.

Lirk vibrationsmotoren ud af den gamle del og sæt den på den nye.

Fjern også nærhedssensoren og sæt den sammen med den nye skærm.

Pres den let ned indtil den sidder korrekt.

NB I:

Vibrationsmotoren holdes fast med et dobbeltklæbende klistermærke.

Klistermærket kommer normalt af sammen med vibrationsmotoren. Hvis ikke, skal du lirke det væk og sætte det på den nye skærm, før du installerer vibrationsmotoren igen.

NB II:

Flexkablet på nærhedssensoren er fastgjort til telefonhylsteret med lim.

Brug en stålspatel eller en rund spidspincet til forsigtigt at lirke kablet ud af hylsteret og fjerne det fra hulrummet.

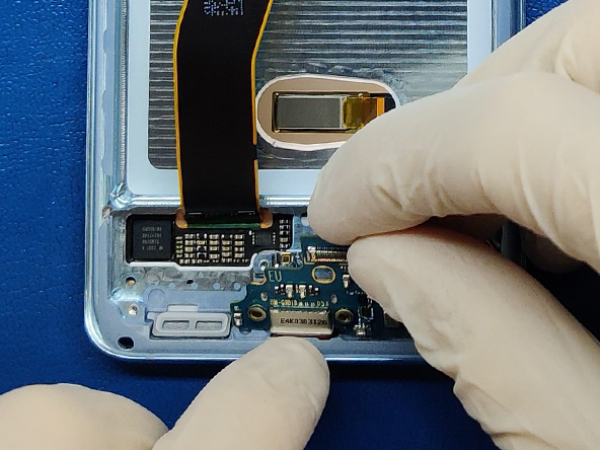

Placer kortet med USB-stikket i en vinkel i bunden af den nye skærm.

Glid det ind i rammen og sørg for, at det sidder korrekt, før du skruer det fast.

Vi bruger 3mm dobbeltklæbende tape til at fastgøre batteriet.

Fjern forsigtigt den gamle lim fra batteriet, før du sætter det ind i det nye telefonhylster.

Nu skal du tilslutte de to kabler igen, som du tidligere frakoblede på SUB-kortet.

På kablerne er det tydeligt angivet, hvilket der er SUB og MAIN, så du ved hvilket der er forbundet til hvad.

Fastgør SUB-kortet med 3 x 4,0mm Phillips-skruer.

Indsæt højttalerens bund først og klik den på plads.

Fastgør højttaleren med fem 4,0mm Phillips-skruer.

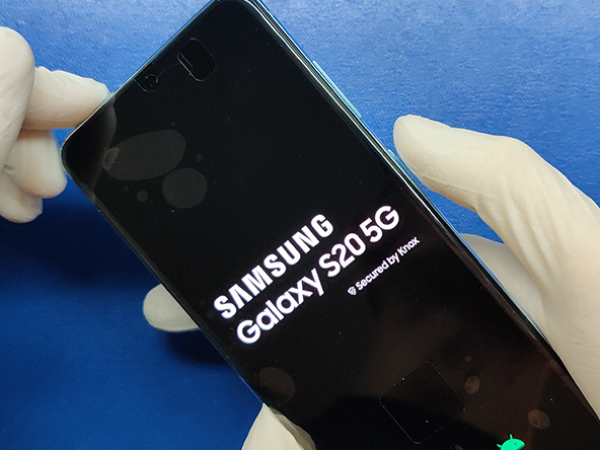

Før du fastgør bagsiden til metalrammen, skal du tænde enheden.

Hvis enheden virker som den skal, kan du installere bagsiden.

Vores bagside har stadig den originale lim på, derfor påfører vi ikke ny lim eller selvklæbende tape denne gang.

Vi varmer den på varmepladen og sætter den på plads.

Vi bruger nogle klemmer til at holde coveret fast, indtil limen størkner.

Dette var hele reparationen.

Før du fastgør bagsiden til metalrammen, skal du tænde enheden.

Hvis enheden virker som den skal, kan du installere bagsiden.

Vores bagside har stadig den originale lim på, derfor påfører vi ikke ny lim eller selvklæbende tape denne gang.

Vi varmer den på varmepladen og sætter den på plads.

Vi bruger nogle klemmer til at holde coveret fast, indtil limen størkner.

Dette var hele reparationen.
